一、國家標準規范

GB28184-2011《消防設備電源監控系統》

二、系統組成說明
1、消防設備電源監控系統應具有下列裝置組成：

消防電源監控設備（主機）DH-A-GM/BG

區域分機：DH-A-GK/F

電壓信號傳感器DH-A-53M/S

2、系統說明：

消防設備電源監控系統采用總線型。由主控層、通訊層、設備層三層結構構成。消防電源監控系統以監控主機作為總控制器，通過現場總線連接每臺消防電源監控器、監控器通過總線連接每個探測器，對整個系統的運行狀態進行實時監控。系統具有聲光報警提示、現場地址編碼、現場和遠程設定報警信息、存儲和查詢記錄等功能。

三、監控裝置技術參數
1、消防電源監控設備（主機）DH-A-GM/BG
工作電壓：AC220V/50Hz
容量：≤256節點
輸出功率：60W
輸出電壓：DC24V
通訊方式：電力總線通訊
通訊距離：小于1200米
供電距離：500米
備用電源：主電源低電壓或停電時，維持監控設備工作時間≥8h
顯示方式：3.2寸液晶顯示
工作環境：溫度：-10℃～+40℃；相對濕度≤90％；海拔高度＜2000M
殼體尺寸：420mm*320mm*145mm
安裝場所及方式：消防控制室內壁掛式安裝
實時監測功能：系統能夠實時監測各消防設備回路電源的電壓值、電流值，并判斷電源是否存在斷路、短路、過壓、欠壓、過流以及缺相等狀態并進行報警和記錄。
故障報警功能：當監控器出現以下故障時，發出聲、光故障報警信號；故障信號聲音可以手動消除，當再次有故障報警信號輸入時，能再次啟動聲音信號；故障期間，非故障回路的正常工作不受影響。監控器與傳感器之間的連接線短路、斷路；監控器與分體電源間連接線的短路、斷路及影響系統功能的接地；監控器自身主電源欠壓；被監控的消防設備供電中斷；被監控電源電壓值≤額定電壓的85％或≥額定電壓的110％；被監控電源發生缺相、過載等供電異常現象；
故障報警記錄查詢功能：監控器可以記錄所有相關故障報警信息，其中包括故障的部位、類型和時間，當報警解除，排除故障時，記錄恢復時間?？梢酝ㄟ^歷史數據快速的查看報警與故障記錄。多功能按鍵編程，可在現場本體進行參數設置。可以自檢、復位各部位功能。

打印功能：設備自帶微型打印機，當有報警或者故障時，打印機可以通過“打印”鍵，把報警與故障的信息打印出來

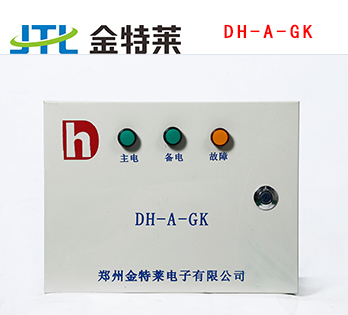

2、區域分機
工作電源：AC220V/50Hz
輸出功率： 72W
外形尺寸：400*300*145mm
安裝方式：壁掛式安裝

使用及配置說明：當監控主機所帶的單機少于64個監控點且通訊距離小于600米時，需配接一臺區域分機；監控主機所帶的單機每增加64個以內的監控點或通訊距離每大于600米時，需增加一臺區域分機。

3、電壓信號傳感器DH-A-53M/S
供電方式：通訊供電（DC24V）
額定功率：＜ 0.5W
通訊方式：電力總線通信、采用無極性電力總接線方式，通信+供電于一體的通訊方式，故障率低，節省開支，維護方便。
報警參數：過壓＞額定電壓的110％，欠壓＜額定電壓85％
顯示方式：通過液晶屏實時顯示正常工作、報警、故障等界面。
報警顯示：聲，光報警顯示
工作環境：溫度-10℃～+40℃? 相對濕度≤90％；海拔高度：＜2000m
防護等級：IP30
外形尺寸：100*85*68.5mm
安裝方式：35mm導軌式安裝
監測功能：實時監測消防設備的主、備電源工作狀態及被監測回路的電壓，電壓顯示值誤差小于5%；
故障報警功能：當探測器檢測到被監測回路的電壓出現過壓、欠壓、電源中斷供電等故障時，探測器會發生聲光報警現象，當線路恢復正常后，按下復位按鍵，信號傳感器恢復到正常顯示界面。可選配測溫監測功能。
